Select a different country or region to see specific content for your location.
焊条

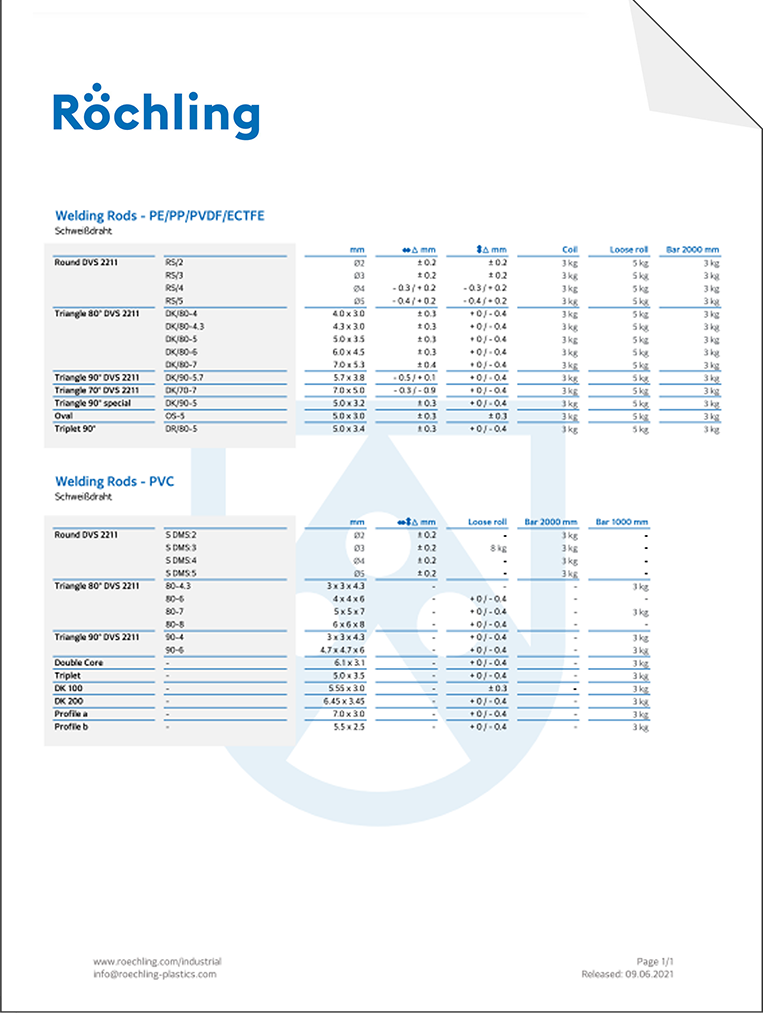

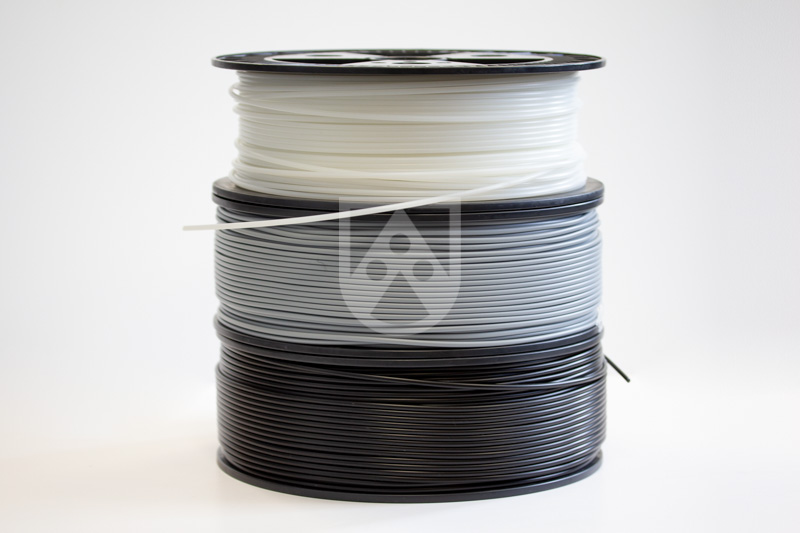

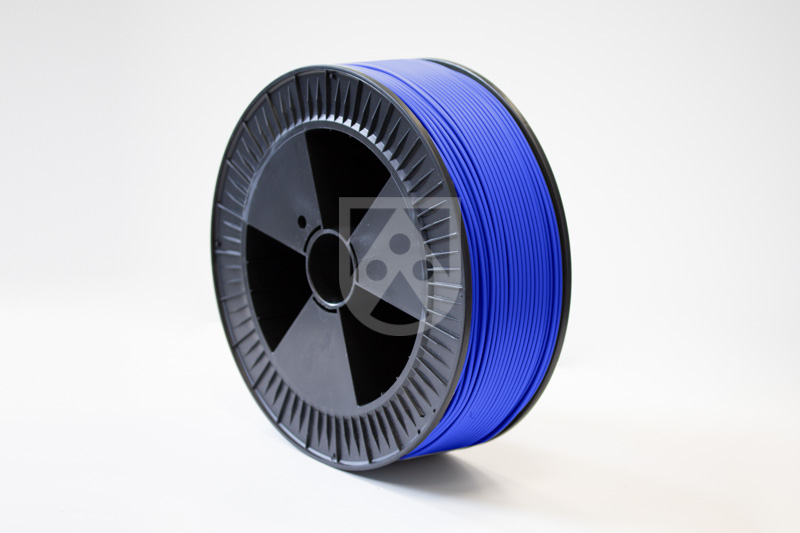

塑料焊丝的材质有 PE、PP、PVC、PVDF

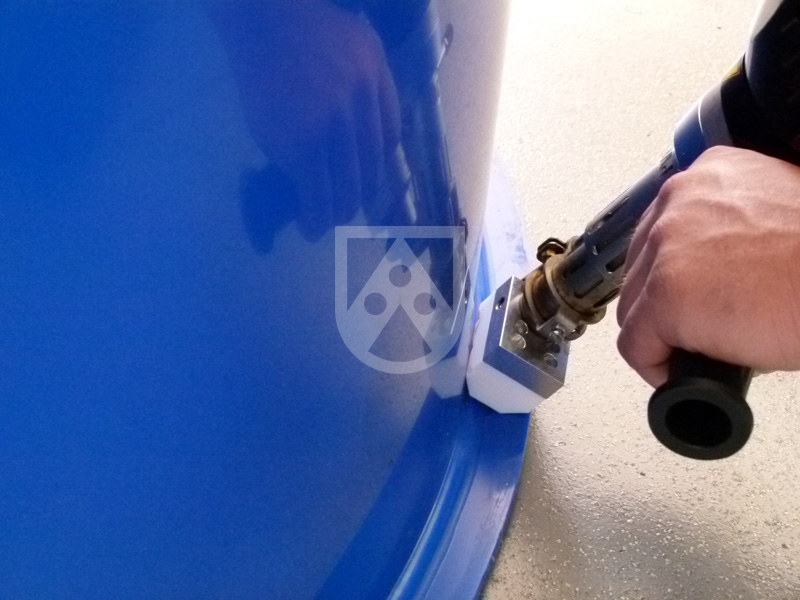

焊缝对于箱罐的操作安全和使用寿命起着至关重要的作用。为了保证可焊性，需要在我们的开发中心对焊接接头进行常规测试。这样便于我们在将现有材料的专门技术融入新材料开发中的同时，保证现有材料质量达到最高。但是，实际上该如何测试焊接材料的适用性，要采用哪些测试来检查焊接接头的质量？
PE80 和 PE100 材料的加热元件对接焊的要求参见德国焊接及相关工艺协会规程 DVS 2207-1 (08.15) 中基于 DIN 8074 和 DIN 8075 标准的描述。 据此“适合的熔体流动速率 MFR 190/5 在 0.3 至 1.7 g/10 min 或 0.2 至 0.7 g/10 min 范围内。”
DVS 2207-11 (02.17) 中描述了 DIN 8077、 DIN 8078 标准对 PP-H、PP-B 和 PP-R 材料的加热元件的接焊要求。 据此“适合的熔体流动速率 MFR 190/5 在 0.4 到 1.0 g/10 min 范围内。 该范围约等于熔体流动速率 MFR 230/2,16 0.2 至 0.6 g/10 min。”
DVS 2207-15 (12.05) 描述了 PVDF 材料的加热元件对接焊的要求。 据此“密度为 1.7 至 1.8 g/cm³ 时，适合的熔体流动速率 MFR 230/2,16 在 1.0 至 25 g/10 min 范围内。”
据此“密度为 1.7 至 1.8 g/cm³ 时，适合的熔体流动速率 MFR 230/2,16 在 1.0 至 25 g/10 min 范围内。”
如果使用的材料满足这些要求，则可以认为这两个组件可以焊接在一起。
DVS 2207-1 中还提到了： “如熔体流动速率不同，则应根据 DVS 2203-4 进行拉伸测试，证明其适用性。”
如果熔体流动速率位于上述规定范围之内，则无需证明适用性。 我们生产用于 化学容器和设备制造 的热塑性塑料的熔体流动速率 会在技术数据表和出厂合格证中标明。
在焊缝区域中始终会出现小的缺口，它们在不利条件下可能会导致容器材料出现裂缝。 为了尽量降低容器损坏的风险，应使用对缺口敏感度低的焊丝。 因此，我们建议使用 PP-B 材质的焊丝焊接 PP-H 材质的板材。多年来，我们提供标准化的 Polystone® P Copolymer grau 焊丝。 除此之外也提供 Polystone® P Homopolymer grau 制成的焊丝。
![['']](/fileadmin/_processed_/b/b/csm_roe_chemischer_behaelter-_und_anlagenbau%401x_60d2d887c7.jpg "['']")
![['']](/fileadmin/_processed_/d/0/csm_roe_trink-_und_abwassertechnik%401x_90dfb12eb9.jpg "['']")
